Die 3D Vermessung mit einem Laserscanner ist die effektive und schnelle Methode zur Digitalisierung komplexer Gebäude- und Anlagen Strukturen. Damit die Auswertung dieser Daten wirtschaftlich wird, steht Ihnen mit dem Scalypso Modeler ein modulares Werkzeug zur Auswertung und Rekonstruktion Ihrer 3D Laserscandaten (Punktwolken) zur Verfügung. Er steigert die Geschwindigkeit Ihrer Digitalisierungsaufgaben, erlaubt es Ihnen den Grad der Detaillierung selbst festzulegen und bietet Ihnen eine kostengünstige Lösung für verschiedene Zielanwendungen.

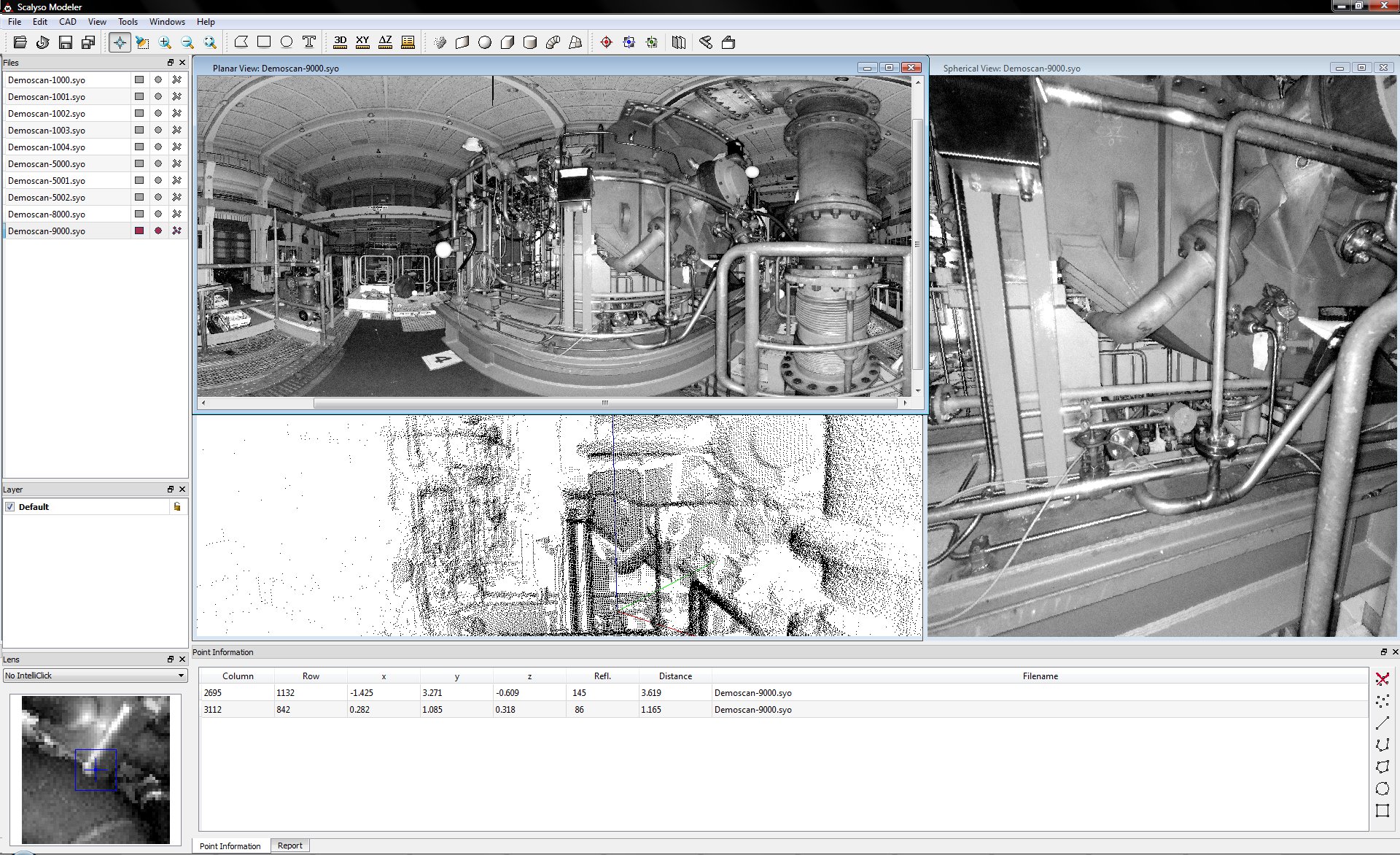

Die Rekonstruktion geometrischer Elemente aus der Punktwolke erfolgt durch intelligente Fit- Algorithmen. Die Software erlaubt es dabei mit sehr vielen hochauflösenden Scans gleichzeitig zu arbeiten und bietet eine leicht zu bedienende Oberfläche, welche auf einem 2,5 D Bild des Scans basiert. Über eine Echzeit-Exportschnittstelle zur verschiedenen CAD und 3D Modellierungsanwendungen werden die so gewonnenen Daten ohne Konvertierungsverluste übertragen. Dabei stehen momentan die folgenden Anbindungen zur Verfügung:
- ALLPLAN (Nemetschek),
- AutoCAD (Autodesk),
- BricsCAD (Bricsys),
- HiCAD (ISD Group),
- MicroStation/AECOsim/Open Building(s) Designer V8i (Bentley),
- Inventor (Autodesk),
- Revit (Autodesk),
- Solidworks (Dassault),
- Solid Edge (Siemens),
- ZWCAD+ (ZWSOFT).
Der Scalypso Modeler ist als modulare Anwendung aufgebaut, so dass bei Bedarf der Funktionsumfang mit Hilfe verschiedener Erweiterungen ergänzt werden kann. Aktuell stehen dafür die folgende Module bereit:
- Rohrmodul für die Rekonstruktion komplexer Rohrverläufe,
- BIM Modul für die Rekonstruktion von Raum- und Gebäudegeometrien,
- Stahlmodul für die Rekontruktion von Stahlträgern oder Holzbalken, basierend auf einer Bibliothek von mehr als 2000 Standardelementen und
- Orthophoto-Modul für die Berechnung verzerrungsfreier Projektionen, welche als Grundlage für 2D Pläne oder zu Präsentationszwecken verwenden lassen.
